Pattern Class Extension

Par Philippe PRADOS - 1998
www.prados.fr

Objectif

Séparer le modèle « métier » de l'interface utilisateur ou de toute utilisation particulière de celui-ci. Ajouter des services polymorphes aux classes du métier.

Motivation

L'interface utilisateur d'une classe du métier doit être séparée du modèle afin de garantir une indépendance de celui-ci avec une utilisation particulière. Un modèle peut être présenté par une interface en mode caractère, via des fenêtres graphiques s'exécutant dans différents environnements (X-Windows, Windows, Mac), ou être manipulé par un langage auteur spécifique pour des traitements par lots.

Une interface doit pouvoir lancer un traitement du type : « Affiche la boîte de dialogue permettant de modifier un objet polymorphe ». Lors de l'utilisation du modèle, les objets manipulés ne sont pas forcément identifiés au niveau de leurs types. Par exemple, pour des produits financiers, il est utile d'afficher une boîte de dialogue correspondant au produit manipulé. Chaque produit ayant une boîte différente, deux démarches sont possibles.

Pour éviter les deux inconvénients des approches précédentes, il faut offrir une structure permettant d'ajouter des méthodes virtuelles dynamiquement à un modèle. Celui-ci ignore le rôle de ces méthodes. Il n'offre que la possibilité d'enregistrer de nouvelles méthodes et de les appeler.

Les conteneurs de Call-Back sont liés entre eux par une relation équivalente au lien d'héritage. L'utilisateur demande l'exécution au modèle d'une méthode identifiée par un id. La Call-Back associée est cherchée dans le conteneur de la classe. Si l'identification de la Call-Back n'est pas trouvé, la recherche s'effectue dans le conteneur de la classe de base.

Applicabilité

Utilisez l'extension de classe lorsque que vous voulez ajouter des comportements polymorphiques à un modèle, sans modifier celui-ci.

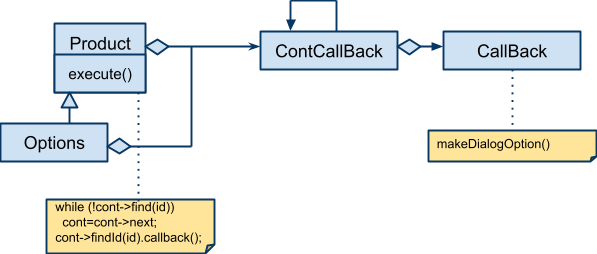

Structure

Participants

Implante un objet du métier sans préjuger de ses utilisations.

Contient une liste de Call-backs associé à un identifiant. Il existe une instance de ce conteneur par classe. Ces conteneurs sont reliés entres eux pour décrire les liens d'héritages

Méthodes virtuelles hors du métier à ajouter à celui-ci. Chaque méthode est enregistrée auprès de la classe, et associée à un identifiant.

Collaborations

Conséquences

  1. Le modèle métier est isolé de l'interface utilisateur ou de toute utilisation de celui-ci
  2. Plusieurs extensions du métier peuvent cohabiter dans le même projet.
  3. Des méthodes virtuelles peuvent être ajoutée dynamiquement dans le métier, supprimant ainsi l'utilisation du pattern «Visitor (331) ».
  4. Le modèle ne doit pas être modifié ou recompilé lors de l'extension de celui-ci.
  5. L'interface du modèle s'adapte aux modifications de celui-ci

Implementation

L'implémentation déclare un conteneur d'association entre un identifiant et une call-back C. Il existe un conteneur par classe. Les conteneurs sont reliés entre eux suivant l'héritage de chaque classe.

Une méthode virtuelle est ajoutée à chaque classe pour demander l'exécution d'une Call-back par rapport à un identifiant. Cette méthode commence par le conteneur de sa classe et recherche l'identifiant demandé. Si celui-ci est trouvé, la call-back correspondante est appelée. Sinon, la recherche se poursuit dans les conteneurs des classes de base. Il est donc possible de surcharger une call-back identifiée dans les classes dérivées.

La déclaration de tous les templates nécessaires se trouve dans le fichier extension.hh.

Attention, seuls les traitements documentés ici sont valides. Toute utilisation de méthodes non documentées est au risque et péril de l'utilisateur.

Le mode

Les classes du modèle désirant offrir les fonctionnalités de « Class Extension » doivent ajouter dans le corps de la classe dans la section public, la macro DECLARE_CLASSEXTENSION(). Cette macro n'attend pas de paramètres. Toutes les classes dérivées doivent ajouter cette macro.

De plus, dans le .cc de la classe du modèle, il faut ajouter pour la classe de base la macro IMPLEMENT_FIRST_CLASSEXTENSION(Type) ou Type est le nom de la classe de base. Une classe dérivée doit utiliser la macro IMPLEMENT_CLASSEXTENSION(Type,Base). Type représente toujours la classe courante, et Base représente l'héritage immédiat.

class A
{
  public:
  DECLARE_CLASSEXTENSION()
};

class B : public A
{
  public:
  DECLARE_CLASSEXTENSION()
};

class C : public B
{
  public:
  DECLARE_CLASSEXTENSION()
};

IMPLEMENT_FIRST_CLASSEXTENSION(A)
IMPLEMENT_CLASSEXTENSION(B,A)
IMPLEMENT_CLASSEXTENSION(C,B)

Ce sont les seules modifications à apporter au modèle. Celui-ci offrira alors la possibilité d'ajouter des méthodes virtuelles sans être modifié.

L'enregistrement

Chaque méthode à ajouter au modèle doit être identifiée de façon unique. Pour cela, un allocateur d'identifiant permet d'intégrer plusieurs librairies indépendantes d'utilisation du modèle. La fonction AllocExtension() retourne un identifiant de type TIdExtension unique. Cet entier servira à identifier les noms des méthodes virtuelles à ajouter au modèle lors de l'enregistrement, et permettra de retrouver la bonne méthode lors de l'exécution.

static TIdExtension DialogWindows=AllocExtension();

La variable statique DialogWindows possède un entier unique permettant d'identifier les méthodes ajoutées au modèle. Cette variable doit rester statique et ne pas être déclarée autrement (Sinon problème d'ordre d'initialisation des variables globale).

Une fois le nom de la méthode créé, il faut enregistrer auprès des classes du modèle les call-backs à appeler lors de la demande d'exécution de cette extension. Pour cela, il faut déclarer un objet global à l'application faisant le lien entre l'identification de la méthode et la fonction C à appeler.

Les paramètres de la méthode C sont variables. Il n'est pas possible avec le C++ de décrire la procédure d'appel d'une call-back. La fonction C doit donc recevoir un pointeur void pour pouvoir communiquer avec l'appelant. Il doit y avoir un protocole entre l'appelant et l'appelé pour remplir une structure contenant tous les paramètres d'appel, et un élément particulier permettant de faire transiter le code retour. Cette procédure n'étant pas simple et source de confusions, j'ai rédigé des templates s'occupant de construire une structure de dialogue entre l'appelant et l'appelé, et éclatant celle-ci pour pouvoir enregistrer une fonction C classique.

Cela entraîne une déclaration particulière lors de l'enregistrement de la fonction C. Il faut utiliser une classe template CRecordRequestX<> où X indique le nombre de paramètres attendu par la fonction C. Ce nombre doit être compris entre zéro et trois inclus. Si vous désirez enregistrer une méthode demandant plus de paramètres, demandez-moi d'ajouter le code nécessaire. Une instance du template doit être créée globalement pour chaque méthode enregistrée. Les signatures de ces templates sont les suivantes :

Pas de paramètres

CRecordRequest0<Model,TRet>(TIdExtension id,call-backC)

Cette classe enregistre la méthode id pour le Model, une fonction call-backC, ne recevant aucun paramètre et retournant un objet du type TRet.

int f();
static CRecordRequest0<CProduct,int> record_f(DialogWindows,f);

Un paramètre

CRecordRequest1<Model,TRet,TPara1>(TIdExtension id,call-backC)

Cette classe enregistre la fonction call-back call-backC, avec comme identifiant de méthode id pour la classe du model Model. La fonction call-backC ne reçoit qu'un paramètre de type TPara1 et retourne un objet du type TRet.

int f(CWnd*);
static CRecordRequest1<CProduct,int,CWnd*> record_f(DialogWindows,f);

Deux paramètres

CRecordRequest2<Model,TRet,TPara1,TPara2>(TIdExtension id,call-backC)

Cette classe enregistre la fonction call-back call-backC avec, comme identifiant de méthode, id pour la classe du model Model. La fonction call-backC reçoit deux paramètres de type TPara1 et TPara2 et retourne un objet du type TRet.

int f(CWnd*,int);
static CRecordRequest2<CProduct,int,CWnd*,int> record_f(DialogWindows,f);

Trois paramètres

CRecordRequest3<Model,TRet,TPara1,TPara2,TPara3>(TIdExtension id,call-backC)

Cette classe enregistre la fonction call-back call-backC, avec comme identifiant de méthode id pour la classe du model Model. La fonction call-backC reçoit trois paramètres de type TPara1, TPara2 et TPara3 et retourne un objet du type TRet.

int f(CWnd*,int,long);
static CRecordRequest3<CProduct,int,CWnd*,int,long> record_f(DialogWindows,f);

La déclaration des objets CRecordRequestX<> doit être faite dans le même fichier source ou se trouve l'appel de AllocExtension().

L'utilisation

Pour appeler la call-back enregistrée dans le modèle, il faut appeler la fonction template classExtension(). Cette fonction à une signature très particulière. En effet, elle accepte de trois à six paramètres. Seul le deuxième paramètre possède un type obligatoire. Tous les autres peuvent êtres de n'importe quel type.

classExtension(Model& m,TIdExtension id,TRet*[,TPara1 [,TPara2 [,TPara3]]]);

Le premier paramètre doit être l'objet du modèle polymorphe dont on désire appeler une méthode additionnelle.

Le deuxième paramètre est l'identifiant de la méthode ajoutée. Cet identifiant doit avoir été obtenu par l'initialisation d'un variable statique appelant AllocExtention().

Le troisième paramètre doit être un pointeur sur le type de retour de la fonction C enregistré.

Les trois paramètres optionnels suivants sont les paramètres attendus par la méthode C enregistrée.

Il faut absolument encapsuler l'appel de cette fonction dans une autre fonction C. En effet, les types des paramètres ne sont pas vérifiés par le compilateur lors de l'appel de classExtension(). L'API le vérifie à l'exécution et indique une erreur par une assertion si l'appel de classExtension est erroné. Malheureusement, le polymorphisme ne peut pas être correctement détecté. L'encapsulation de cet appel permet de régler cela.

CWnd* DlgProduct(CProduct& p,CWnd* father)
{
  CWnd* ret;
  classExtension(p,DialogWindows,&ret,father);
  return ret;
}

Il faut toujours encapsuler l'appel à une méthode classExtension. De plus, cela permet d'avoir un code retour traditionnel.

Les erreurs

Exemple de Code

À la place d'une modification du modèle comme ceci :

class CProduct
{
  //...
  CWnd* Dlg(CWnd* father)=0;
};
class COption : public CProduct
{
  //...
  CWnd* Dlg(CWnd* father)
  {
    // Make Dlg for Option...
    return rc;
  }
};

//...
void CWndApplication::buttonEdit()
{
  product.Dlg(this);
}

Il faut rédiger le code comme ceci :

Fichier product.hh
class CProduct
{
  //...
  DECLARE_CLASSEXTENSION()
};
class COption : public CProduct
{
  // ...
  DECLARE_CLASSEXTENSION()
};

Fichier product.cc
IMPLEMENT_FIRST_CLASSEXTENSION(CProduct)
IMPLEMENT_CLASSEXTENSION(COption,CProduct)
Fichier wininit.cc
static TIdExtension DialogWindows=AllocExtension();
CWnd* DlgOption(CWnd* father)
{
  // Make Dlg for Option...
  return rc;
}
static CRecordRequest1<CProduct,CWnd*,CWnd*> record_DlgOption(DialogWindows,DlgOption);

Fichier winproduct.cc
CWnd* ProductDlg(CProduct& m,CWnd* father)
{
  CWnd* rc;
  classExtension(m,DialogWindows,&rc,father);
  return rc;
}
//...
void CWndApplication::buttonEdit()
{
  ProductDlg(product,this);
}

Utilisations connues

Dans le projet Fox action, l'édition des jeux de paramètres ou des produits utilise ce pattern.

Patterns en relation
